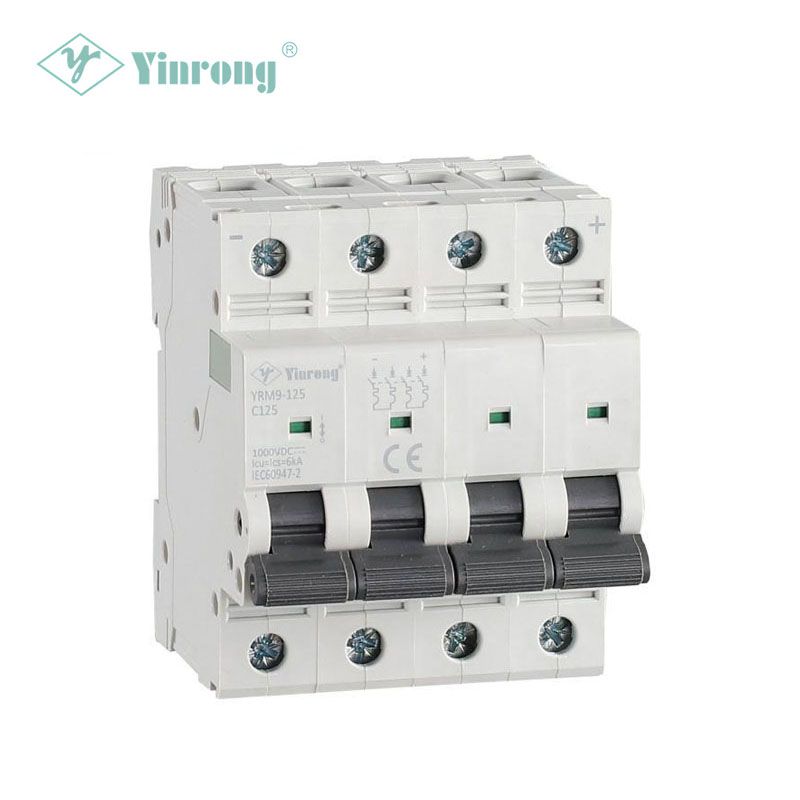

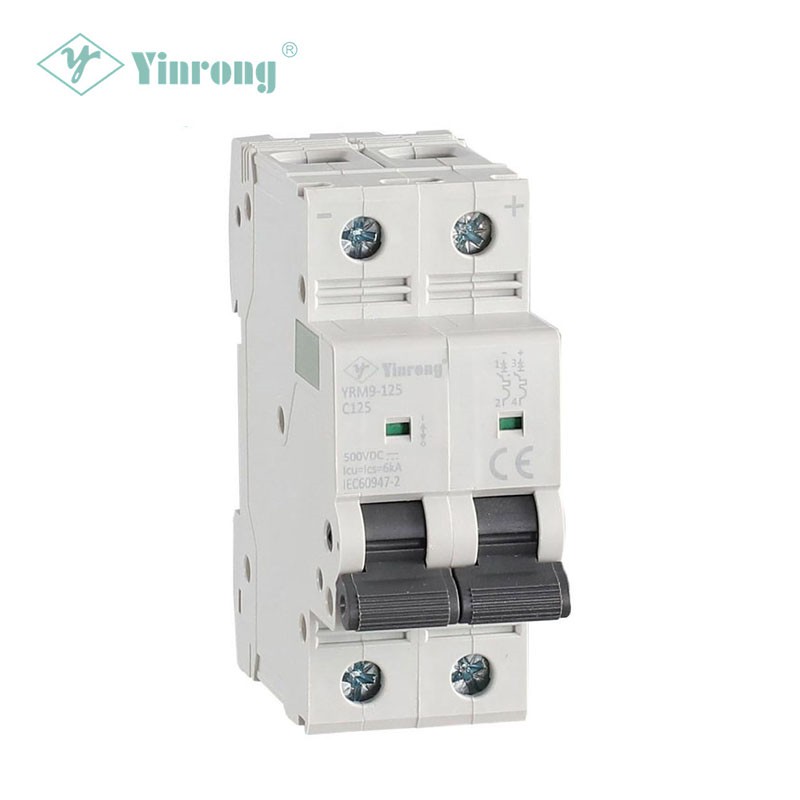

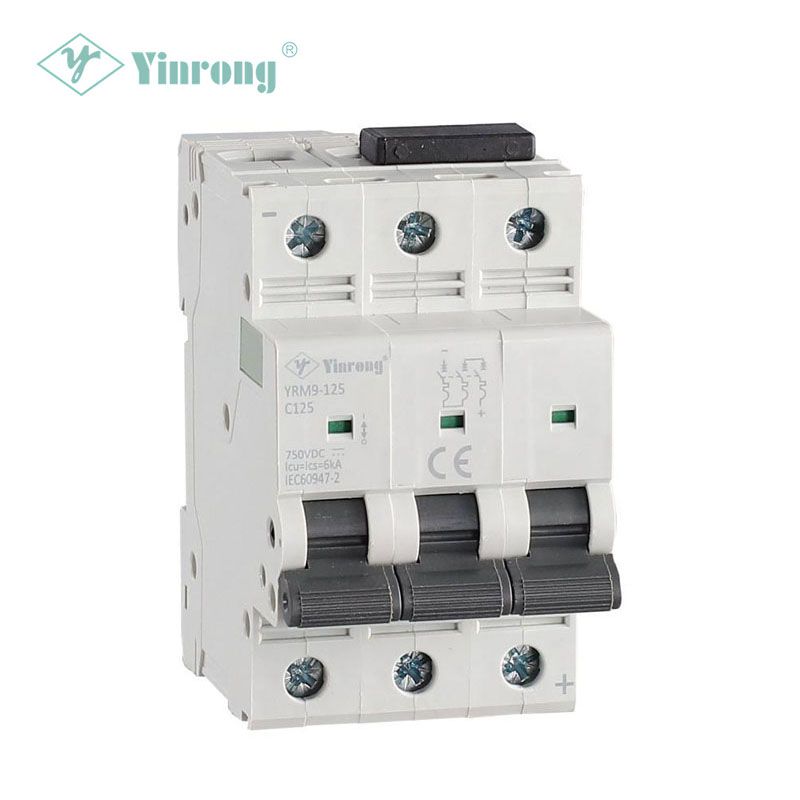

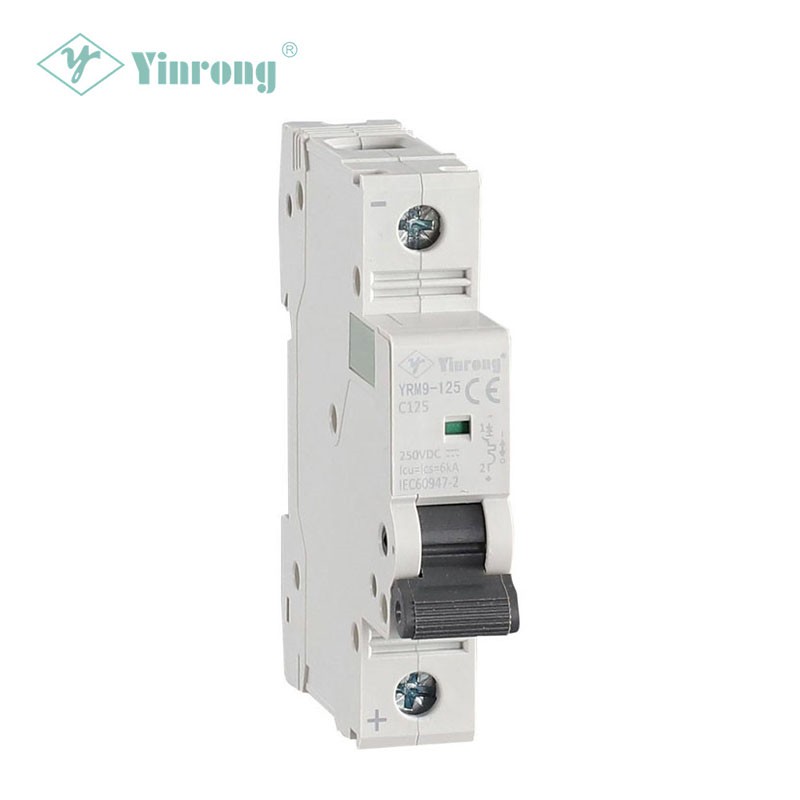

ध्रुवीकृत 125ए लघु सर्किट ब्रेकर

झेजियांग गैलेक्सी फ्यूज कंपनी लिमिटेड, यिनरॉन्ग नाम से संचालित, एक प्रकार के लघु सर्किट ब्रेकर का उत्पादन करती है जिसे YRM9-125DC के नाम से जाना जाता है। यह ध्रुवीकृत 125A लघु सर्किट ब्रेकर विशेष रूप से कम वोल्टेज विद्युत प्रणालियों को शॉर्ट-सर्किट घटनाओं से बचाने के लिए इंजीनियर किया गया है। कम परिमाण की दोष धाराएं और अधिभार। इसके अतिरिक्त, यह रखरखाव उद्देश्यों के लिए एक अलगाव उपकरण के रूप में काम कर सकता है। ध्रुवीकृत 125A लघु सर्किट ब्रेकर व्यापक रूप से डीसी सिस्टम में उपयोग किए जाते हैं, विशेष रूप से संचार और फोटोवोल्टिक क्षेत्रों में। रेटेड करंट 6A से 63A तक होता है, जबकि रेटेड वोल्टेज 250VDC से 1000VDC तक होता है।

जांच भेजें

उत्पाद वर्णन

झेजियांग गैलेक्सी फ्यूज कंपनी लिमिटेड एक चीनी कंपनी है जो ध्रुवीकृत 125ए लघु सर्किट ब्रेकर के उत्पादन और निर्माण में विशेषज्ञता रखती है। यह लघु सर्किट ब्रेकर अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण और अलगाव जैसे कार्य करता है, जिससे यह संचार और फोटोवोल्टिक उद्योग जैसे डीसी सिस्टम में व्यापक रूप से लागू होता है। ध्रुवीकृत 125 ए लघु सर्किट ब्रेकर अंतरराष्ट्रीय मानकों का अनुपालन करते हैं: आईईसी 60947-2, जीबी / T14048.2.इसमें दोहरी बस-बार वायरिंग, पारदर्शी लेबलिंग और 25 मिमी² का अधिकतम तार कनेक्शन है।

इस ध्रुवीकृत 125A लघु सर्किट ब्रेकर का रेटेड वोल्टेज 1P 250VDC, 2P 500VDC, 3P 750VDC, 4P 1000VDC है, जिसमें 80A से 125A तक की धाराएं और 10kA की ब्रेकिंग क्षमता है। यांत्रिक जीवनकाल 20,000 चक्र है और स्थापना विधि डीआईएन रेल है।

रेटेड वोल्टेज

डीसी 250वी/500वी/750वी/1000वी

वर्तमान मूल्यांकित

80-125ए

तोड़ने की क्षमता

पोल

1पी/2पी/3पी/4पी

मानक/अनुपालन

-आईईसी 60947-2

-जीबी/टी14048.2

अनुप्रयोग

- संचार उद्योग

- सौर फोटोवोल्टिक प्रणाली

उद्गम देश

चीनी जनवादी गणराज्य

पैरामीटर

विद्युत विशेषताओं
डंडे	रेटेड वर्तमान(में)	रेटेड वोल्टेज (यूई)
डंडे	रेटेड वर्तमान(में)	1पी	2पी	3पी	4पी
1पी/2पी/3पी/4पी	80-125ए	250VDC	500VDC	500VDC	1000VDC

मानक समय-वर्तमान

परीक्षा	डीसी परीक्षण	आरंभिक अवस्था	यात्रा/यात्रा नहीं	अपेक्षित परिणाम	टिप्पणी
a	1.05इंच	ठंडी अवस्था	t≥1h(In≤63A) t≥2h(In>63A)	यात्रा नहीं करता
b	1.3इंच	एक परीक्षण के तुरंत बाद	t＜2h(In＞63A) t＜1h(In≤63A)	यात्रा	धारा 5S के साथ निर्दिष्ट मान तक लगातार बढ़ती है
c	8इंच	ठंडी अवस्था	t≥0.2s	यात्रा नहीं करता	सहायक स्विच पावर चालू बंद करें
c	12इंच	ठंडी अवस्था	टी＜0.2एस	यात्रा	सहायक स्विच पावर चालू बंद करें

वायरिंग का नक्शा

आयाम
