विश्वसनीय डीसी विद्युत सुरक्षा के लिए 2P 125A लघु सर्किट ब्रेकर क्यों आवश्यक हैं?

अमूर्त:चूँकि आधुनिक फोटोवोल्टिक और संचार प्रणालियाँ तेजी से विश्वसनीय डीसी बिजली वितरण पर निर्भर हो रही हैं, इसलिए प्रभावी सर्किट सुरक्षा आवश्यक हो गई है।गैलेक्सी फ़्यूज़प्रदान करता है2पी 125ए लघु सर्किट ब्रेकरओवरलोड सुरक्षा, शॉर्ट-सर्किट सुरक्षा और सुरक्षित सर्किट अलगाव की आवश्यकता वाले डीसी अनुप्रयोगों के लिए डिज़ाइन किया गया। YRM9-125DC प्लेटफॉर्म पर आधारित, ये ब्रेकर DIN-रेल इंस्टॉलेशन, 10kA ब्रेकिंग क्षमता और IEC 60947-2 और GB/T 14048.2 के अनुपालन की पेशकश करते हुए लो-वोल्टेज DC सिस्टम की मांग का समर्थन करते हैं।

विषयसूची

• 2P 125A लघु सर्किट ब्रेकर क्या हैं?
• 2P 125A लघु सर्किट ब्रेकर कैसे काम करते हैं?
• मुख्य विशेषताएं क्या हैं?
• तकनीकी विशिष्टताएँ क्या हैं?
• वे आम तौर पर कहाँ उपयोग किए जाते हैं?
• आपको सही डीसी सर्किट ब्रेकर का चयन कैसे करना चाहिए?
• स्थापना के दौरान आपको क्या विचार करना चाहिए?
• अक्सर पूछे जाने वाले प्रश्नों
• निष्कर्ष

2P 125A लघु सर्किट ब्रेकर क्या हैं?

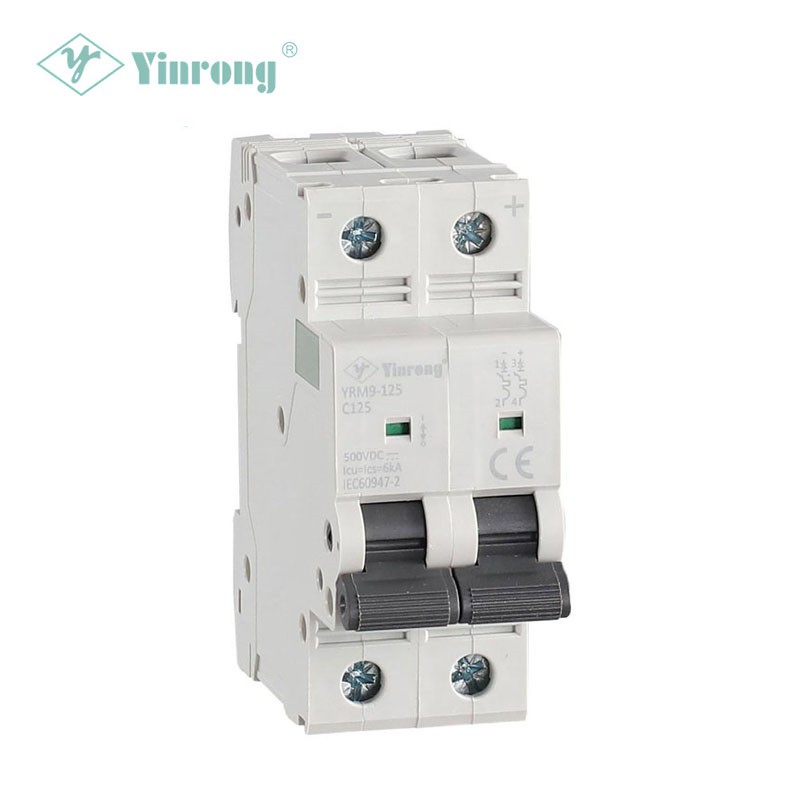

A 2पी 125ए लघु सर्किट ब्रेकरएक डीसी सुरक्षा उपकरण है जिसे असामान्य वर्तमान स्थितियों को बाधित करने और आवश्यकता पड़ने पर सर्किट अलगाव प्रदान करने के लिए डिज़ाइन किया गया है। "2P" पदनाम दो-पोल कॉन्फ़िगरेशन को संदर्भित करता है, जबकि 125A विशिष्ट मॉडल की नाममात्र वर्तमान रेटिंग को इंगित करता है।

पारंपरिक फ़्यूज़ के विपरीत, जिसे आमतौर पर ऑपरेशन के बाद प्रतिस्थापन की आवश्यकता होती है, एक सर्किट ब्रेकर को उचित गलती जांच के बाद रीसेट किया जा सकता है। यह इसे विद्युत प्रणालियों के लिए विशेष रूप से उपयोगी बनाता है जहां सेवाक्षमता, रखरखाव दक्षता और तेजी से बहाली महत्वपूर्ण है।

गैलेक्सी फ़्यूज़ द्वारा प्रदान की गई उत्पाद जानकारी के अनुसार, इसकी YRM9-125DC श्रृंखला विशेष रूप से DC सिस्टम के लिए हैसंचार अवसंरचना और फोटोवोल्टिक प्रणाली. उत्पाद परिवार 1P, 2P, 3P और 4P कॉन्फ़िगरेशन का समर्थन करता है, जिसमें 80A से 125A तक रेटेड धाराएं और पोल गिनती के आधार पर 250VDC से 1000VDC तक विस्तारित DC वोल्टेज कॉन्फ़िगरेशन होता है।

सुरक्षा विकल्पों की तुलना करने वाले खरीदारों के लिए, सामान्य-उद्देश्य वाले एसी ब्रेकर और उद्देश्य-डिज़ाइन किए गए डीसी ब्रेकर के बीच अंतर को समझना महत्वपूर्ण है क्योंकि डीसी दोष रुकावट विभिन्न विद्युत चुनौतियां प्रस्तुत करती है। सिस्टम के डीसी वोल्टेज और गलती की स्थिति के लिए विशेष रूप से रेट किए गए ब्रेकर का चयन करने से समग्र सुरक्षा विश्वसनीयता में सुधार करने में मदद मिलती है।

2P 125A लघु सर्किट ब्रेकर कैसे काम करते हैं?

लघु सर्किट ब्रेकर का प्राथमिक उद्देश्य सर्किट को डिस्कनेक्ट करना है जब करंट स्वीकार्य परिचालन स्थिति से अधिक हो जाता है। डीसी इंस्टॉलेशन में, ब्रेकर को सिस्टम वोल्टेज और संभावित फॉल्ट करंट के लिए उचित रूप से डिजाइन और रेट किया जाना चाहिए।

सुरक्षा सिद्धांत को तीन महत्वपूर्ण कार्यों के माध्यम से माना जा सकता है:

• अधिभार संरक्षण:ब्रेकर तब प्रतिक्रिया करता है जब करंट पर्याप्त अवधि तक अनुमेय परिचालन स्तर से ऊपर रहता है।
• शॉर्ट-सर्किट सुरक्षा:यह उपकरण क्षति के जोखिम को कम करने के लिए तेजी से उच्च दोष धाराओं को बाधित करता है।
• एकांत:निरीक्षण, सर्विसिंग या रखरखाव के दौरान सर्किट को डिस्कनेक्ट किया जा सकता है।

YRM9-125DC तकनीकी जानकारी 1.05In, 1.3In, 8In, और 12In पर समय-वर्तमान परीक्षण निर्दिष्ट करती है। बताई गई परीक्षण स्थितियों के लिए, उच्च दोष-वर्तमान स्तर तेजी से ट्रिपिंग व्यवहार से जुड़े होते हैं, जो ब्रेकर के शॉर्ट-सर्किट सुरक्षा फ़ंक्शन का समर्थन करते हैं।

2P 125A लघु सर्किट ब्रेकर की मुख्य विशेषताएं क्या हैं?

औद्योगिक या नवीकरणीय-ऊर्जा अनुप्रयोगों के लिए डीसी लघु सर्किट ब्रेकर का चयन करते समय, स्थापना सुविधा और दीर्घकालिक सेवाक्षमता के साथ विद्युत प्रदर्शन का मूल्यांकन किया जाना चाहिए।

1. दो-पोल सुरक्षा

2पी कॉन्फ़िगरेशन डीसी वितरण सर्किट के लिए एक व्यावहारिक समाधान प्रदान करता है जहां दो ध्रुवों को एक साथ स्विच या अलग करने की आवश्यकता होती है। यह सिस्टम सुरक्षा और रखरखाव व्यवस्था को सरल बना सकता है।

2. उच्च वर्तमान रेटिंग

125ए रेटिंग ब्रेकर के इस वर्ग को उच्च-वर्तमान डीसी वितरण अनुप्रयोगों के लिए उपयुक्त बनाती है जहां छोटी एमसीबी रेटिंग पर्याप्त क्षमता प्रदान नहीं करेगी। YRM9-125DC परिवार 80A–125A रेटेड-वर्तमान विकल्पों को कवर करता है।

3. डीसी वोल्टेज क्षमता

सर्किट सुरक्षा उपकरण खरीदते समय डीसी वोल्टेज क्षमता एक महत्वपूर्ण विचार है। उत्पाद विनिर्देश पोल व्यवस्था के अनुसार 250VDC से 1000VDC तक कॉन्फ़िगरेशन की पहचान करते हैं, जिससे परिवार डीसी आर्किटेक्चर की एक श्रृंखला पर लागू होता है।

4. 10kA ब्रेकिंग क्षमता

YRM9-125DC उत्पाद जानकारी में कहा गया है10kA तोड़ने की क्षमता. यह विशेषता यह मूल्यांकन करते समय महत्वपूर्ण है कि क्या एक सुरक्षात्मक उपकरण इच्छित स्थापना बिंदु पर संभावित दोष धारा को सुरक्षित रूप से बाधित कर सकता है।

5. डीआईएन-रेल स्थापना

डीआईएन-रेल माउंटिंग विद्युत वितरण असेंबली और नियंत्रण कैबिनेट में सुविधाजनक स्थापना का समर्थन करता है। यह सिस्टम इंटीग्रेटर्स और इलेक्ट्रिकल ठेकेदारों के लिए प्रतिस्थापन और रखरखाव को और अधिक सरल बना सकता है।

6. अंतर्राष्ट्रीय मानक अनुपालन

उत्पाद दस्तावेज़ीकरण अनुपालन की पहचान करता हैआईईसी 60947-2औरजीबी/टी 14048.2. खरीददारों को हमेशा खरीद से पहले सटीक मॉडल और इच्छित बाजार के लिए लागू प्रमाणीकरण और परीक्षण दस्तावेज को सत्यापित करना चाहिए।

तकनीकी विशिष्टताएँ क्या हैं?

यह निर्धारित करते समय तकनीकी विशिष्टताएँ प्रारंभिक बिंदु होनी चाहिए कि क्या 2पी 125ए लघु सर्किट ब्रेकर किसी विशेष डीसी स्थापना के लिए उपयुक्त है।

उपरोक्त विशिष्टताएँ निर्माता की प्रकाशित उत्पाद जानकारी पर आधारित हैं। क्योंकि वोल्टेज और करंट क्षमता सटीक पोल कॉन्फ़िगरेशन और स्थापना स्थितियों पर निर्भर हो सकती है, इंजीनियरिंग टीमों को ऑर्डर देने से पहले नवीनतम तकनीकी दस्तावेज के अनुसार अंतिम चयन की पुष्टि करनी चाहिए।

वे आम तौर पर कहाँ उपयोग किए जाते हैं?

डीसी सुरक्षा, उच्च वर्तमान क्षमता और कॉम्पैक्ट डीआईएन-रेल स्थापना का संयोजन इस प्रकार के ब्रेकर को कई विद्युत अनुप्रयोगों के लिए उपयुक्त बनाता है।

सौर फोटोवोल्टिक प्रणाली

फोटोवोल्टिक इंस्टॉलेशन में सौर मॉड्यूल, कॉम्बिनर उपकरण, नियंत्रक, बैटरी और इनवर्टर के बीच कई डीसी सर्किट होते हैं। उचित रूप से चयनित डीसी सर्किट ब्रेकर वितरण वास्तुकला में उचित बिंदुओं पर सुरक्षा और अलगाव प्रदान कर सकते हैं।

संचार प्रणाली

दूरसंचार और संचार अवसंरचना अक्सर डीसी बिजली वितरण पर निर्भर करती है। विश्वसनीय सर्किट सुरक्षा दोषपूर्ण शाखाओं को अलग करने में मदद करती है और अप्रभावित सर्किट को अनावश्यक रूप से बंद किए बिना रखरखाव का समर्थन करती है।

डीसी वितरण पैनल

औद्योगिक नियंत्रण प्रणाली और डीसी वितरण कैबिनेट एक संरचित सुरक्षा रणनीति को बनाए रखते हुए व्यक्तिगत आउटगोइंग सर्किट की सुरक्षा के लिए उचित रेटेड लघु सर्किट ब्रेकर का उपयोग कर सकते हैं।

ऊर्जा भंडारण और संबंधित डीसी उपकरण

जहां एक डीसी पावर सिस्टम को उच्च-वर्तमान शाखा सुरक्षा की आवश्यकता होती है, एक उचित रेटेड सर्किट ब्रेकर समग्र सुरक्षा वास्तुकला का हिस्सा बन सकता है। हालाँकि, बैटरी ऊर्जा-भंडारण अनुप्रयोगों को दोष धारा, वोल्टेज, रुकावट क्षमता, समन्वय और लागू मानकों के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है।

आपको सही डीसी सर्किट ब्रेकर का चयन कैसे करना चाहिए?

2P 125A मिनिएचर सर्किट ब्रेकर का चयन कभी भी केवल एम्परेज पर आधारित नहीं होना चाहिए। एक विश्वसनीय चयन प्रक्रिया संपूर्ण विद्युत वातावरण पर विचार करती है।

1. सिस्टम वोल्टेज की पुष्टि करें.ब्रेकर की डीसी वोल्टेज रेटिंग वास्तविक सिस्टम आवश्यकता को पूरा या उससे अधिक होनी चाहिए।
2. डिज़ाइन करंट की गणना करें.निरंतर लोड और लागू विद्युत डिज़ाइन आवश्यकताओं के लिए उपयुक्त रेटेड करंट का चयन करें।
3. संभावित शॉर्ट-सर्किट करंट का निर्धारण करें।ब्रेकिंग क्षमता स्थापना बिंदु पर दोष स्तर के लिए उपयुक्त होनी चाहिए।
4. पोल कॉन्फ़िगरेशन की जाँच करें.पुष्टि करें कि सिस्टम आर्किटेक्चर के लिए 1P, 2P, 3P, या 4P सुरक्षा आवश्यक है या नहीं।
5. कंडक्टर अनुकूलता सत्यापित करें.केबल का आकार, टर्मिनल, कनेक्शन विधि और स्थापना की स्थिति चयनित ब्रेकर के अनुकूल होनी चाहिए।
6. मानकों और प्रमाणपत्रों की समीक्षा करें.सुनिश्चित करें कि उत्पाद दस्तावेज़ीकरण लक्ष्य बाज़ार पर लागू नियमों और ग्राहक आवश्यकताओं को पूरा करता है।
7. स्थापना और रखरखाव पर विचार करें.डीआईएन-रेल माउंटिंग और स्पष्ट पहचान से पैनल संगठन और सेवा दक्षता में सुधार हो सकता है।

खरीद टीमों के लिए एक की खोजचीन निर्माता या आपूर्तिकर्ता, तकनीकी दस्तावेज़ीकरण का मूल्यांकन विनिर्माण क्षमता, गुणवत्ता-नियंत्रण प्रक्रियाओं, प्रमाणन, वितरण क्षमता और बिक्री के बाद के समर्थन के साथ किया जाना चाहिए।

स्थापना के दौरान आपको क्या विचार करना चाहिए?

सही स्थापना उतना ही महत्वपूर्ण है जितना कि सही ब्रेकर का चयन करना। एक उच्च-गुणवत्ता वाला सर्किट सुरक्षा उपकरण गलत वायरिंग, अपर्याप्त कंडक्टर आकार, या अनुपयुक्त सिस्टम डिज़ाइन की भरपाई नहीं कर सकता है।

• निर्माता के वायरिंग आरेख और स्थापना निर्देशों का पालन करें।
• सर्किट को सक्रिय करने से पहले डीसी ध्रुवता और टर्मिनल पहचान की पुष्टि करें।
• रेटेड वर्तमान और स्थापना वातावरण के लिए उपयुक्त कंडक्टर और टर्मिनलों का उपयोग करें।
• लागू तकनीकी दस्तावेज़ के अनुसार कसने वाले टॉर्क की जाँच करें।
• वास्तविक सिस्टम स्थितियों के अनुसार ब्रेकर वोल्टेज और ब्रेकिंग क्षमता को सत्यापित करें।
• ज़्यादा गरम होने, ढीलेपन या यांत्रिक क्षति के संकेतों के लिए समय-समय पर कनेक्शन का निरीक्षण करें।
• केवल योग्य विद्युत कर्मियों को ही स्थापना, परीक्षण, समस्या निवारण या रखरखाव करना चाहिए।

प्रकाशित YRM9-125DC जानकारी 25 मिमी² और डीआईएन-रेल स्थापना के अधिकतम तार कनेक्शन की भी पहचान करती है, जो पैनल डिजाइनरों को बाड़े के लेआउट की योजना बनाते समय उपयोगी जानकारी देती है।

अक्सर पूछे जाने वाले प्रश्नों

125A मिनिएचर सर्किट ब्रेकर पर 2P का क्या मतलब है?

"2पी" का मतलब है कि ब्रेकर में दो पोल हैं। डीसी सुरक्षा प्रणाली में, सटीक स्विचिंग और अलगाव व्यवस्था विद्युत वास्तुकला और लागू नियमों के अनुसार निर्धारित की जानी चाहिए।

क्या 2पी 125ए एमसीबी सौर पीवी सिस्टम के लिए उपयुक्त है?

इसका उपयोग उपयुक्त डीसी फोटोवोल्टिक अनुप्रयोगों में किया जा सकता है जब इसकी वोल्टेज रेटिंग, वर्तमान रेटिंग, ब्रेकिंग क्षमता, पोल कॉन्फ़िगरेशन और इंस्टॉलेशन आवश्यकताएं सिस्टम डिज़ाइन से मेल खाती हैं। YRM9-125DC को विशेष रूप से सौर फोटोवोल्टिक और संचार अनुप्रयोगों के लिए पहचाना गया है।

YRM9-125DC की ब्रेकिंग क्षमता क्या है?

प्रकाशित उत्पाद जानकारी निर्दिष्ट करती है a10kA तोड़ने की क्षमता. स्थापना बिंदु पर संभावित शॉर्ट-सर्किट करंट के विरुद्ध वास्तविक उपयुक्तता का मूल्यांकन अभी भी किया जाना चाहिए।

उत्पाद किन मानकों का अनुपालन करता है?

निर्माता पहचान करता हैआईईसी 60947-2औरजीबी/टी 14048.2उत्पाद के लिए लागू मानकों के अनुसार। खरीदारों को अपनी विशिष्ट खरीदारी आवश्यकताओं के लिए वर्तमान अनुपालन और प्रमाणन दस्तावेज़ का अनुरोध करना चाहिए।

यांत्रिक जीवन काल क्या है?

प्रकाशित विशिष्टताएँ यांत्रिक जीवनकाल बताती हैं20,000 चक्र. वास्तविक सेवा जीवन परिचालन स्थितियों, स्विचिंग आवृत्ति, पर्यावरणीय स्थितियों और अनुप्रयोग आवश्यकताओं पर निर्भर हो सकता है।

निष्कर्ष

विश्वसनीय डीसी सर्किट सुरक्षा के लिए सही वर्तमान रेटिंग वाले ब्रेकर को चुनने से कहीं अधिक की आवश्यकता होती है। उपयुक्त2पी 125ए लघु सर्किट ब्रेकरउपयुक्त डीसी वोल्टेज क्षमता, ब्रेकिंग क्षमता, पोल कॉन्फ़िगरेशन, इंस्टॉलेशन संगतता और मान्यता प्राप्त मानकों को संयोजित करना चाहिए। गैलेक्सी फ़्यूज़ का YRM9-125DC प्लेटफ़ॉर्म फोटोवोल्टिक और संचार प्रणालियों सहित अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें 80-125A रेटेड करंट, 10kA तक की ब्रेकिंग क्षमता, DIN-रेल इंस्टॉलेशन और IEC 60947-2 और GB/T 14048.2 के अनुपालन सहित प्रकाशित विनिर्देश शामिल हैं।

यदि आप किसी फोटोवोल्टिक परियोजना, संचार प्रणाली, वितरण पैनल, या अन्य औद्योगिक अनुप्रयोग के लिए भरोसेमंद डीसी सर्किट सुरक्षा प्राप्त कर रहे हैं,हमसे संपर्क करेंआपके वोल्टेज, करंट, पोल कॉन्फ़िगरेशन, इंस्टॉलेशन आवश्यकताओं और प्रोजेक्ट विशिष्टताओं पर चर्चा करने के लिए। गैलेक्सी फ़्यूज़ आपको उपयुक्त सर्किट सुरक्षा समाधान की पहचान करने में मदद करने के लिए उत्पाद जानकारी और तकनीकी सहायता प्रदान कर सकता है।
